Co je tlakové lití v horké komoře?

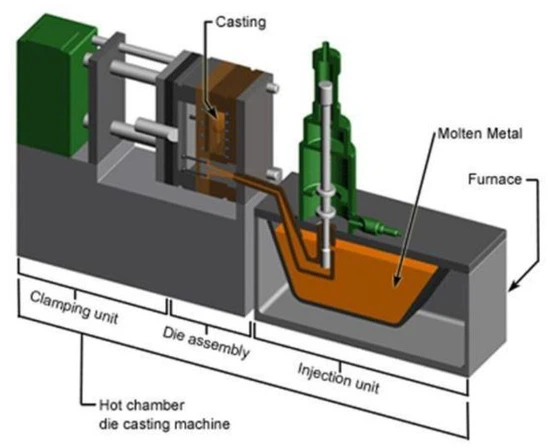

Horká komora je rychlý způsob odlévání zinku. Celý vstřikovací systém sedí v tavenině. Husí krk, píst, tryska, to vše dole v hrnci při 780, 800 stupních podle toho, koho se ptáte a jakou slitinu provozujete.

Píst se vytáhne, kov se dostane dovnitř otvorem ve spodní části válce. Píst sjede dolů, zakryje otvor, vytlačí kov nahoru přes husí krk a ven z trysky do matrice. Die plní. Část zamrzne. Die se otevře. Část klesá. Opakovat.

To je celý proces.

Lidé se vždy ptají, proč takto neprovozovat hliník. Hliník žere husí krk. Ocel se rozpouští. Viděl jsem obrázky z obchodu v Indianě, který to zkusil v 90. letech, totální katastrofa, každou směnu vyměňovali husí krky, až někdo konečně řekl dost. Hliník musí procházet studenou komorou, kde nabíráte kov do samostatného brokového pouzdra. Úplně jiný stroj.

Zinek a mag jsou to, co dělá horká komora. Většinou Zamak 3. Nějaký Zamak 5, když potřebujete odolnost proti tečení pro díly, které se časem zatěžují. ZA-8 existuje, ale nikdo ho nemá rád, protože chce nahlodat vaše brány.

Stroje. Frech je jméno, které zná každý. Němec. Série DAW. V obchodě, kde jsem pracoval v roce 2000, jsme měli DAW 50 a dva DAW 80. Solidní stroje. 80 provozoval 6dutinový nástroj pro tělo zámku po celá léta, musel prostřelit 3 miliony ran, než jsme konečně museli předělat jádra. Bühler také vyrábí dobré vybavení, ale na ty mám méně času. Čínské stroje, LK a další, se zlepšily. Před deseti lety bych se ani jednoho nedotkl. Nyní je provozují některé obchody a daří se jim dobře. Záleží, co vyrábíte a jakou máte kvalitní tyčinku.

Život husího krku se hodně liší. Zvykli jsme si počítat 12 až 18 měsíců na rušné cele na dvě směny. Někteří kluci tvrdí déle, ale myslím, že na stroj moc netlačí nebo běží chladněji, než by měli. Špička trysky se opotřebovává rychleji než tělo husího krku. Hroty můžete měnit bez tahání celé sestavy, což šetří čas.

Rychlost střelby je místo, kde většina problémů začíná. Noví kluci chtějí běžet rychle, protože rychlejší znamená více dílů za hodinu. Na začátku tahu ale musíte jít pomalu, abyste vypustili vzduch. Pokud plunžr okamžitě bouchnete dolů, vtlačíte vzduch do oběžného kola a ten skončí jako poréznost ve vašem odlitku. Říkali jsme chlapům, nejdřív palec pomalu, pak buchni. Regulátory na novějších strojích umožňují naprogramovat tři nebo čtyři rychlostní segmenty, což pomáhá.

Doba plnění typického zinkového dílu je možná 20, 30 milisekund, jakmile dosáhnete plné rychlosti. Kov je tekutý, když jde dovnitř, a pevný, než stačíte mrknout. Die steel vysává teplo přímo ven. Proto na teplotě tolik záleží. Horká místa se lepí. Studená místa špatně běhají. Polovinu času strávíte hraním se s vodními liniemi a stříkacími vzory ve snaze dosáhnout správné tepelné rovnováhy.

Sprej je vlastní bolest hlavy. Příliš mnoho a získáte zbytky, které uvolní další výstřel. Příliš málo a součást se přilepí, jinak se na povrchu matrice hromadí pájka. Většinou jsme provozovali produkty Chem-Trend. Smíšené možná 80 ku 1, upraveno nahoru nebo dolů v závislosti na nástroji. Někteří chlapi přísahají na Henkel. Nikdy jsem si nevšiml velkého rozdílu, ale také jsem za to neplatil.

Pórovitost. Nepřítel. Pórovitost plynu ze zachyceného vzduchu. Poréznost smrštění ze zamrznutí brány před úplným přivedením odlitku. Testování těsnosti většinu zachytí na tlakově-těsných částech. Chcete-li vidět, co se děje uvnitř, aniž byste část rozřezali, rentgenujte. Pracoval jsem na programu palivové lišty, kde jsme dva roky rentgenovali každý jednotlivý odlitek, protože zákazník nepodepsal statistické vzorkování. Stálo to jmění, ale taková byla dohoda.

Studené uzávěry jsou další běžnou závadou. Dvě čela proudění se setkávají a nesplývají, protože povrchy se již začaly překrývat. Na dílu vidíte čáru. Někdy to můžete skrýt pomocí dokončovacích prací, ale obvykle děláte jen odpad. Umístění brány to opraví nebo ne. Simulace pomáhá zjistit vzory proudění před řezáním oceli. Magmasoft a Flow-3D nyní používá většina obchodů. Tenkrát jsme to jen hádali a opravili na lavičce.

Hořčík je citlivý. AZ91D běží kolem 1200 stupňů. Na taveninu potřebujete krycí plyn, jinak shoří. SF6 býval standard, ale EPA to zabila. Nyní používáte směsi SO2 nebo cokoli, co Luxfer prodává. Mag čipy se vznítí. Mag struska vzplane. Všude potřebujete hasicí přístroje třídy D. Jednou jsem viděl mag oheň. Malý, rychle se drží, ale upoutá vaši pozornost. Většina obchodů, které provozují mag, má vyhrazené buňky s extra bezpečnostním vybavením. Není to něco, co jen přidáte do stávající zinkové řady.

Neustále se objevuje přirovnání k plastu. Inženýrští manažeři chtějí vědět, zda má být tento díl zinek, nebo bychom měli jít k dodavateli vstřikování plastů a ušetřit váhu. Zinek je tužší. Zinek vede teplo. Zinkové štíty EMI. Plast je lehčí a nástroje stojí méně. Zinková matrice běží třikrát, čtyřikrát, pětkrát víc, než stojí srovnatelná plastová forma. Ale zinková matrice vydrží mnohem déle. Milion ran snadno. Plastové formy začnou vykazovat opotřebení při 500 K a vy můžete přepracovat.

Některé programy používají obojí. Konstrukční vložka z tlakového lití, pouzdro od poskytovatele služeb vstřikování, sestavte je dohromady. Automobilka to dělá neustále. Získáte kov tam, kde potřebujete pevnost, a plast tam, kde potřebujete úsporu hmotnosti nebo složitou geometrii, kterou by bylo těžké odlévat.

Nákupčí lidé u výrobců OEM to při získávání zdrojů obvykle provozují oběma směry. Získejte cenovou nabídku od vlastního výrobce vstřikovacích forem a cenovou nabídku od tlakového odlévače na stejný tisk. Podívejte se, co říkají čísla. Cena za kus, cena nástroje, celkové náklady na vykládku. Někdy u zinkového dílu odpadá montážní krok, který jej zlevňuje, i když-jednotka je vyšší. Někdy plast vyhraje u všeho a to je to, s čím jdete.

Průmysl v Severní Americe rychle neroste. Možná plochý, možná mírný růst. Automobilka je stále největší kus. Pak stavební kování, zámky, panty a takové věci. Elektronika bývala větší, než šlo všechno na plast a pak odešla do zámoří. Nyní dochází k určité obnově, ale ne k povodni.

Najít lidi je skutečný problém. Kluci, kteří tohle řemeslo znali, odcházejí do důchodu. Obchodní školy nevyučují slévárenské práce jako dříve. Před dvěma lety jsme najali kluka, chytráka, inženýrský titul, ale nikdy před svým prvním dnem neviděl stroj na tlakové lití. Trvalo rok, než jsem mu uvěřil, že si zřídí práci bez dozoru. A patří k těm lepším. Někteří kluci se vymyjí za měsíc.

Stroje se stále zdokonalují. Servohydraulika, monitorování-v reálném čase, záznam dat. Trendy můžete vidět už teď, než se promění ve šrot. To pomáhá, ale nenahrazuje to vědět, na co se díváte. Dobrý operátor zachytí problémy, které senzory přehlédnou. Slyšíte něco špatně, něco ucítíte, zastavíte se a zkontrolujete. Automatizovat to zatím nejde.

Horká komora není složitá. Naplňte matrici roztaveným kovem, nechte ji zmrznout, vykopněte ji a udělejte to znovu. Ale důsledné získávání dobrých dílů, směna po směně, v tom je řemeslo. Na malých věcech záleží. Jak rozbijete novou kostku. Když vyměníte husí krk, než selže. Jak čtete vzor spreje. Nic z toho v návodu není.

Proces funguje. Miliony dílů denně po celém světě. Zinkové odlitky v autech, telefony, dveřní zámky, elektrické nářadí, zbraně, vodovodní armatury. Nikdo si jich nevšímá. To je podstata. Zinkový odlitek dělá svou práci a vy o tom nikdy nepřemýšlíte. Odlévačům se to líbí.

Obchody, které jsou v tomto dobré, zůstávají zaneprázdněné. Obchody, které ořezávají rohy, bojují. Stejně jako každá výroba. Na kvalitě záleží. Na doručení záleží. Cena je důležitá, ale ne tolik, jak si lidé myslí. Zákazníci platí za spolehlivost. Továrna na přesné vstřikování, která dodává zboží včas, poráží levný obchod, kterému chybí termíny. Totéž platí pro lití pod tlakem. Práce je tam, pokud můžete provést.
