Co jsou klínové bloky?
Minulý měsíc mi zavolali z obchodu v Ohiu. Záblesk se objevil na lékařské části, přímo podél uzávěru skluzavky. Běžel v pohodě na 80 000 ran, pak začal dělat šrot. Ukázalo se, že klínový blok se prodřel nitridovou vrstvou a skluz se během balení pohyboval asi o dvě tisíciny. Blok vyměněn, problém je pryč.

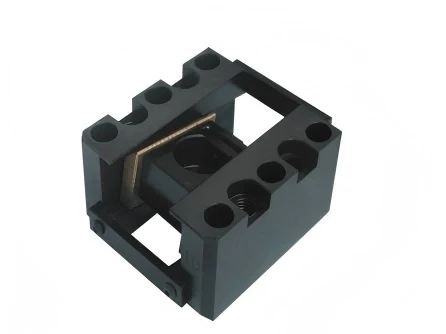

Klínové bloky dělají jednu práci. Zabraňují vycouvání sklíčka, když na něj narazí plast.
Snímek tvoří prvky, které nelze vytáhnout přímo z formy. Otvory na straně dílu, zaklapnutí, podříznutí. Sklíčko se musí před injekcí zasunout ze strany a před vysunutím vytáhnout. Během injekce se všechen ten tlak snaží odstrčit sklíčko z cesty. Klínový blok tomu zabrání.
Blok sedí za skluzavkou pod úhlem. Když tonáž svorky klesne na formu, klín přenese část této vertikální síly na horizontální sílu proti skluzu. Jednoduchá mechanická výhoda. Čím strmější úhel, tím vodorovnější zámek získáte. Většina toho, co vidím ve výrobě, běží někde kolem 20 stupňů. Jděte příliš strmě a začnete bojovat se svorkou. Jděte příliš mělce a nemáte dostatek zámku.
Na materiálu záleží víc, než si lidé myslí. Viděl jsem, jak se obchody snaží ušetřit peníze používáním měkkých bloků na skleněných-dílech naplněných sklem. nefunguje. Sklenice během okamžiku prokousne P20. H13 zpevněný kolem 50 Rockwell drží. Někteří špičkoví-dodavatelé nástrojů pro vstřikování plastů nyní skladují s povlakem DLC. Stojí více, ale pokles tření je skutečný. Provedli jsme test formy pro automobilový konektor, potažené bloky vydržely třikrát déle, než jsme viděli měřitelné opotřebení.
Opotřebitelné plochy potřebují mazivo. Jak často závisí na pryskyřici a době cyklu. Říkám klukům, aby začali s každou směnou a odtud se přizpůsobili. Běhat horko? Více namažte. Spouštíte kluzkou pryskyřici jako acetal? Můžete to roztáhnout. Mastnota se rozpadne a poznáte to, když se sklíčko začne lepit nebo drbat.
Na přesnosti záleží Zarovnání během instalace je místo, kde mnoho obchodů nepořádek. Blok se musí dotýkat sklíčka rovnoměrně po celé ploše. Pokud naráží do jednoho rohu, tento roh se rychle opotřebuje a pak máte skluz, který se během vstřikování houpe. Používám rozkládací tekutinu a několikrát zavřu formu, abych zkontroloval kontaktní vzorek. I modrá přes celou šířku znamená, že jste dobří.
Odborný pohled
Shimming je jeho součástí. Šoupátko by se mělo jen dotknout klínového bloku, když je forma zavřená, možná tisíc nebo dvě předpětí. Příliš velké předpětí a při každém cyklu brousíte kov. Příliš málo a je tam smyk. Někteří kluci ze zakázkového výrobce vstřikovacích forem, se kterými spolupracujeme v Michiganu, mi před lety ukázali trik. Používají mosaznou podložku a přizpůsobí se střihu. Trvá to déle, ale formy běží lépe.
Diagnostický
Když klínové bloky selžou, uvidíte to nejprve v dílech. Blesk na linii snímku. Krátké záběry, pokud se sklíčko vysunulo natolik, aby otevřelo dutinu. Někdy to uslyšíte i vy, malé cinknutí během injekce, které by tam nemělo být. Vytáhněte formu a zkontrolujte otěrové plochy. Galling se projevuje jako drsná místa, kde se kov přenáší mezi povrchy. To obvykle znamená, že to někdo zapomněl namazat nebo proti sobě narazil nekompatibilní oceli.
Strukturální integrita
Také jsem viděl praskat bloky. Obvykle u otvoru pro šroub nebo ostrého rohu. Problémy s tepelným zpracováním nebo jen požadují příliš mnoho oceli. Jedna zakázka, kterou jsme citovali v loňském roce, měla skluzy velikosti mé pěsti, které vytvořily hluboké podříznutí na obložení nárazníku. Síly byly obrovské. Namísto standardního klínu jsme použili vačkový{5}}systém, protože běžný blok by byl na hranici své kapacity neustále namáhán.
Sourcing je pro standardní velikosti přímočarý. Každý slušný dodavatel přesných součástí forem nosí z police ploché-klíny a patní bloky. Vlastní tvary trvají déle. Měli jsme štěstí, že jsme speciály obráběli asi za dva týdny, když standardní katalogové díly neodpovídaly designu.
Pro kohokoli, kdo specifikuje novou formu, promluvte si s výrobcem nástrojů o zatížení skluzu co nejdříve. Výpočet není složitý. Promítnutá plocha za sklíčkem krát váš injekční tlak vám dává sílu, která se snaží vytlačit sklíčko ven. Váš klínový blok a úhel musí generovat více horizontálního zámku než tato síla, plus určitou rezervu pro tlakové špičky. Většina poskytovatelů služeb v oblasti vstřikování spouští čísla jako součást přezkoumání návrhu formy.
Náhradní díly se vyplatí mít na poličce, pokud používáte velký objem. Opotřebený klínový blok může zastavit lis, zatímco čekáte na nový. Máme skladem náhradní díly pro cokoliv nad 500 tisíc ročně. Bloky od našeho dodavatele plastových forem jsou dodávány v sadách s kluznými lištami, což urychluje výměnu-výměn.
S klínovými bloky se za ta léta mnoho nezměnilo. Nátěry jsou lepší. Některé offshore bloky mají problémy s kvalitou, takže se držíme domácích nebo evropských zdrojů. Základní myšlenka je ale stejná jako před třiceti lety. Úhelník, ocel, mazivo, vyrovnání. Udělejte to správně a snímek udělá to, co má.
