Systém běhounů, tekoucí část vstřikování plastů

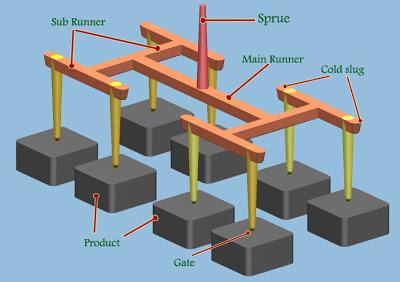

Po materiálu vstřikovaném tryskou budou běhové systémy přivádět roztavený materiál ze sprue k bráně. Základní běžecký systém se skládá ze sprue, hlavního běžecka, podběhu, studeného slimáku a brány. Protože konstrukce běhounového systému má velký vliv na kvalitu tvarování, efektivitu tváření, dobu cyklu, dobu chlazení a další faktor, je důležitým klíčem při návrhu formy.
Konstrukce systému Runner
Sprue
Sprue se poprvé dotýká taveninového plastu, při vstřikování se sprue vždy dotýká trysky ze vstřikovacího stroje, proto při konstrukci sprue zvážit poloměr koule trysky, ujistěte se, že nedochází k vytváření podříznutí na sprue. Rozměry Sprue závisí primárně na rozměrech tvarované části, zejména na tloušťce stěny, příliš málo vtokového potrubí způsobí, že vtokové potrubí je rychlejší a dochází k nedostatečnému průtoku.
Hlavní běžec
Poprvé, když návrhový systém běhounů určuje počet dutin, tvarů a typů vrat, pak uspořádáme uspořádání dutin, je důležité, aby ve více dutinách vyvažování plísní běhounů bylo dosaženo rovnoměrného rovnoměrného průtoku plastových žlabů každé brány.
K dosažení vyrovnávacího rozložení běžec musí být ale,
Sub Runner
Tato část bude pokračovat tok od hlavního běžec do brány, rozměru podběhu a kolik podběžného systému bude, je velmi závislé na tom, kolik dutiny formy a jak rozložení, jaký rozložení používá sleďovou kost, H Typ nebo typ hvězdy. Na výše uvedeném obrázku použijte rozložení typu H runner.
Studená slimáka
Když se rozložení běhounu ohýbá, může být zapotřebí, aby se k dutinám pokračovaly plastické hmoty s vyšší kvalitou toku. Studená slimáková vrstva pomáhá toku materiálu skrz systém běhounu tím, že se zastaví chladnější, vyšší viskozitní materiál, pohybující se v čele roztavené hmoty Do dutiny. Délka vrtu je obvykle rovna nebo větší asi 1,5-2 času než je průměr průjezdu.
Brána
Základním účelem brány je omezit tok roztaveného plastu, ale musí umožňovat tok roztaveného plastu a snadno vyplňovat dutinu.
S ohledem na tekutost materiálu by měla být brána umístěna v blízkosti těžiště lití nebo linky, aby se tok rovnoměrně a roztavil materiál rovnoměrně, pak se brána hustá, ale přesto zvažuje roztavený plastový materiál, protože tenká část bude ochlazovat snadno a rychle .
Typ brány je velmi různý závisí na tvaru dílu, uspořádání formy, forma systému, atd., Zde některé vysvětlení o návrhu ty brány typu:
1. Přímé brány
2. Boční, okrajová brána
3. Zásuvka tabulátoru
4. filmová brána
5. brána ventilátoru
6. Disková brána
